热释电红外传感器
输出方法：数字信号输出
窗口尺寸：3*4mm
感应距离：10M（透镜SB-F-02） 差别距离详见透镜选型
感应角度：120°（水平偏向）
事情电压：2.2-5.5V
静态功耗：＜15uA
推荐配套IC：定制化单片机
YS312是将AD芯片与人体探测敏感元都集成在电磁屏障罩内的热释电红外传感器。人体探测敏感元将感应到的人体移动信号传输到AD芯片上 ，其通过收罗、滤波等输出16位数字信号 ，并通过外围电路的单片机实现相关功效。
16位数字信号输出
单线串行数据
低功耗
1.极限值（凌驾下面表格中数值造成器件的永世性损坏）
| 参量 | 符号 | 最小值 | 最大值 | 单位 |
| 事情温度 | TST | -30 | 70 | ℃ |
| 任何引脚极限 | Into | -100 | 100 | MA |
| 存储温度 | TST | -40 | 80 | ℃ |
2.事情条件 (T=25°C, Vdd=3V ，除尚有划定外)
| 参量 | 符号 | 最小值 | 典范值 | 最大值 | 单位 |
| 电源电压 | VDD | 2.2 | 3.3 | 5.5 | V |
| 事情电流 | IDD | 5 | 10 | 20 | μA |
| ADC区分率 | 16 | Bits | |||
| 探测波长 | λ | 5 | 14 | um | |
| 低通滤波器阻止频率 | 7 | Hz | |||
| 高通滤波器阻止频率 | 0.44 | Hz |

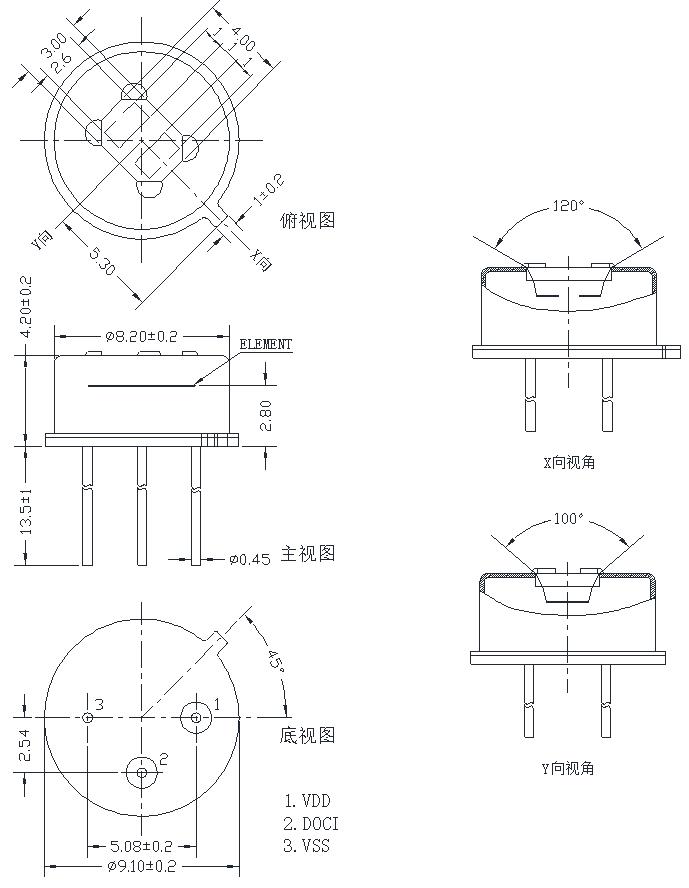

产品尺寸图
注重事项
传感器的出厂参数 ，均在标准黑体及稳固测试情形下经由数分钟稳固时间后测试取得。
传感器需团结菲涅尔透镜使用抵达理想的感应角度及感应距离。
传感器的感应距离与情形温湿度、收罗目的的温度和移动偏向、菲涅尔透镜、放大倍数设置均有直接关系 ，使用时请综合思量。
传感器内部敏感元件较为薄脆 ，使用时请轻拿轻放 ，高频震惊或跌落撞击可能导致敏感元件爆发断裂。
传感器窗口为硅基半导体特殊质料真空镀膜滤光镜片 ，使用时请勿用手或硬物直接接触。
传感器窗口选型：模拟直插双元产品：S：3*4mm ，B：3.8*5mm ，数字直插双元产品：S：3*4mm ，L：3.8*5mm ，M：4.2*5.2mm,直插四元产品：X：4*4mm ，Q：4.9*4.9mm。详情请与营业员相同。
传感器引线长度选型：通例默认13.5mm ，若有其他需求可详询营业员 ，支持定制引线长度。
传感器其他详细信息请详见产品说明书。
