热释电红外传感器
输出方法：模拟信号输出
窗口尺寸：3*4mm
感应距离：12M（透镜SB-F-02 ）差别距离详见透镜选型
感应角度：120°（水平偏向）
事情电压：3-15V
静态噪声：＜80mV
推荐配套IC：ISB6601L ，RS8034,ISB02 ，BISS0001
热释电红外线传感器是使用质料自觉极化随温度转变的特征来探测红外线辐射的传感器 ，接纳双迅速元设计 ，抑制情形温度转变爆发的滋扰 ，提高了传感器的事情稳固性。本产品应用普遍 ，例如智能玩具 ，自动灯开关 ，感应门等 ，特殊适用于智能玩具应用场合。
模拟信号输出
远距离
窗口尺寸 | 3*4mm |
红外接受电极 | 2.6*1mm ，2elements |
封装 | TO-5 |
吸收波长 | 5—14μ m |
透过率 | ≥ 75% |
输出信号峰值[Vp-p] | ≥ 4000mV |
迅速度 | ≥ 3800V/W |
探测率 (D*) | 1.4 ×108 cmHz1/2/W |
噪声峰值[Vp-p] | <80mV |
输出平衡度 | <10% |
源极电压 | 0.3~1.2V |
电源电压 | 2~15V |
事情温度规模 | -30~70?C |
生涯温度规模 | -40~80?C |

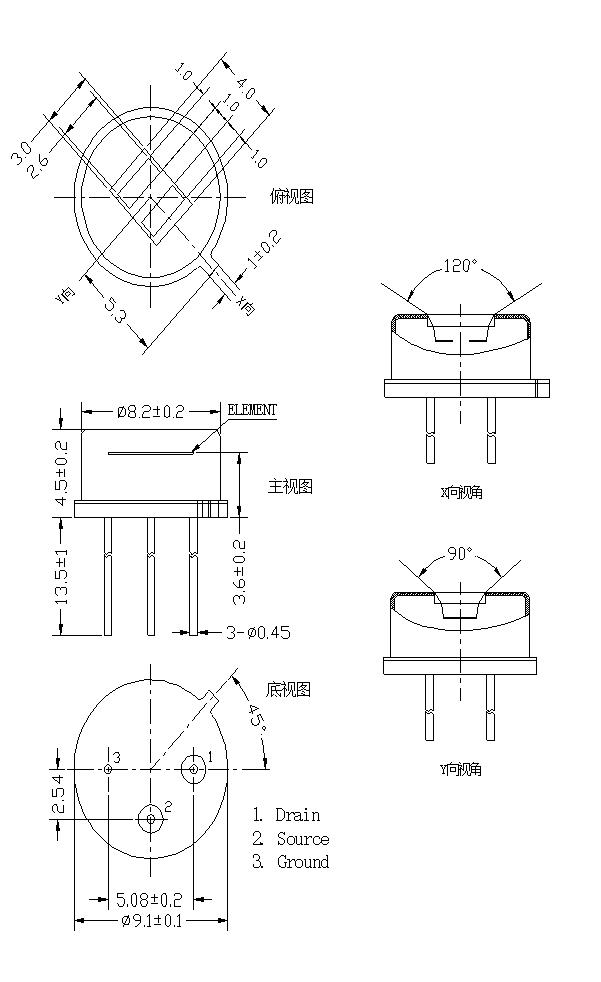

产品尺寸图
注重事项
传感器的出厂参数 ，均在标准黑体及稳固测试情形下经由数分钟稳固时间后测试取得。
传感器需团结菲涅尔透镜使用抵达理想的感应角度及感应距离。
传感器的感应距离与情形温湿度、收罗目的的温度和移动偏向、菲涅尔透镜、放大倍数设置均有直接关系 ，使用时请综合思量。
传感器内部敏感元件较为薄脆 ，使用时请轻拿轻放 ，高频震惊或跌落撞击可能导致敏感元件爆发断裂。
传感器窗口为硅基半导体特殊质料真空镀膜滤光镜片 ，使用时请勿用手或硬物直接接触。
传感器窗口选型：模拟直插双元产品：S：3*4mm ，B：3.8*5mm ，数字直插双元产品：S：3*4mm ，L：3.8*5mm ，M：4.2*5.2mm,直插四元产品：X：4*4mm ，Q：4.9*4.9mm。详情请与营业员相同。
传感器引线长度选型：通例默认13.5mm ，若有其他需求可详询营业员 ，支持定制引线长度。
传感器其他详细信息请详见产品说明书。
